美女毛片在线观看-美女毛片在线-美女毛片网站-美女毛片视频-美女毛片免费-美女毛片

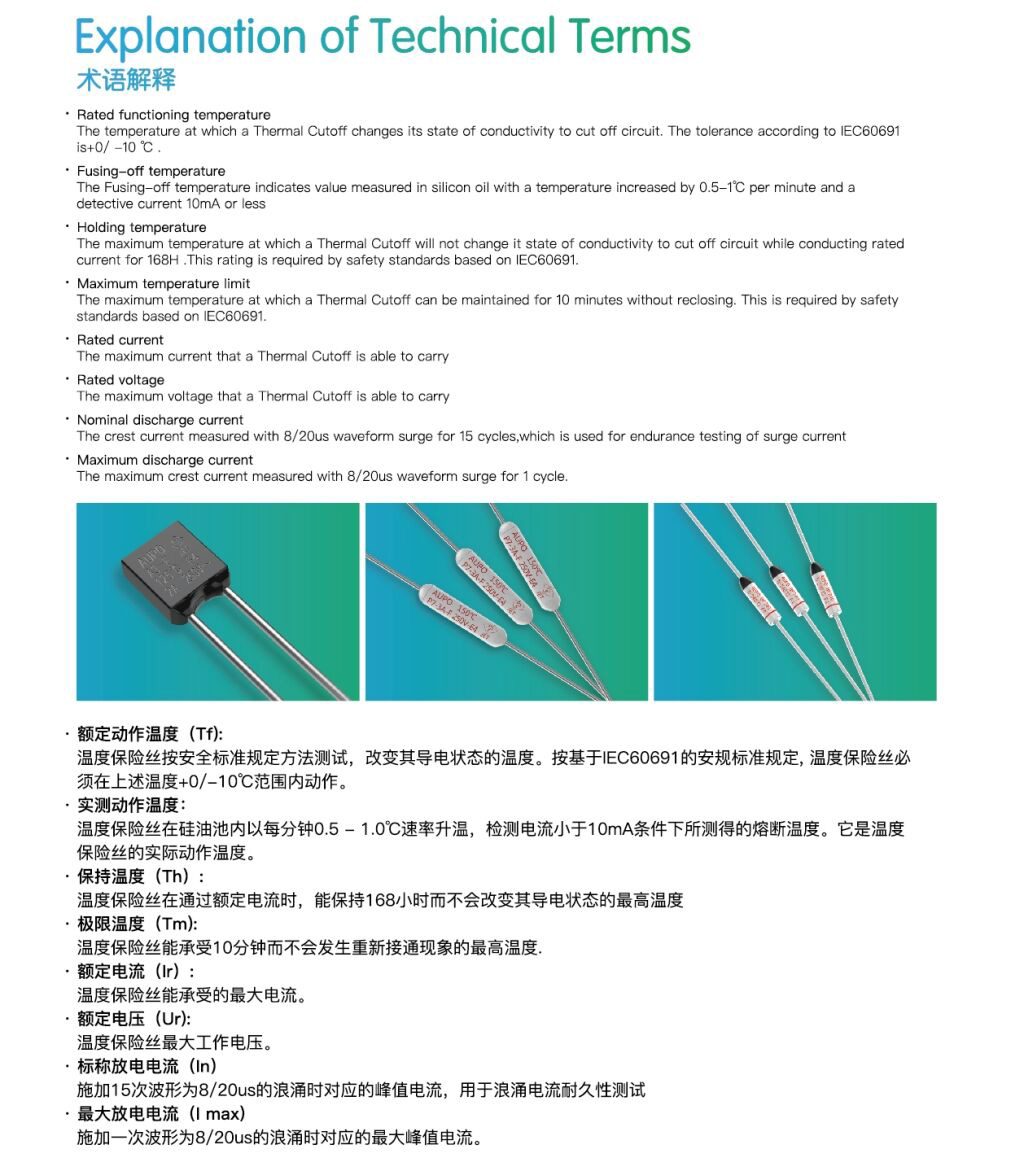

不可以，溫度保險絲是僅對溫度敏感的零件，對電流無此特性，請嚴格按照溫度保險絲額定電流、額定電壓的要求使用。

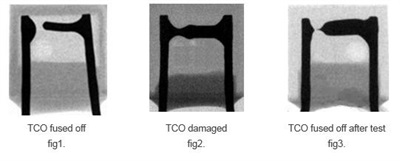

發(fā)現(xiàn)這種情況的原因，極可能是因為焊接過程中的溫度已達到溫度保險絲的動作溫度，造成溫度保險絲感溫熔斷或者嚴重損傷接近熔斷。具體來說在焊接的時候如果焊接點的位置距離保險絲過近、焊接時間過長、焊接溫度過高，就會損傷溫度保險絲甚至將其熔斷。（圖1.焊接熔斷、圖2.焊接損傷，圖3.測試后熔斷）

為了最大減少及避免焊接損傷的出現(xiàn)，我們建議客戶焊接時：

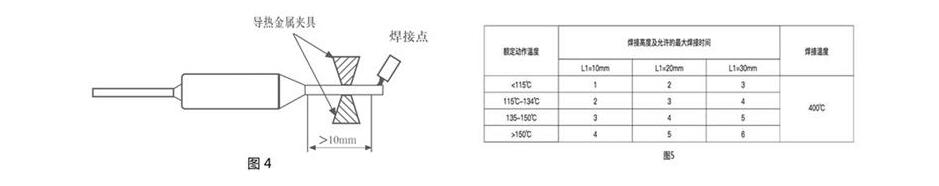

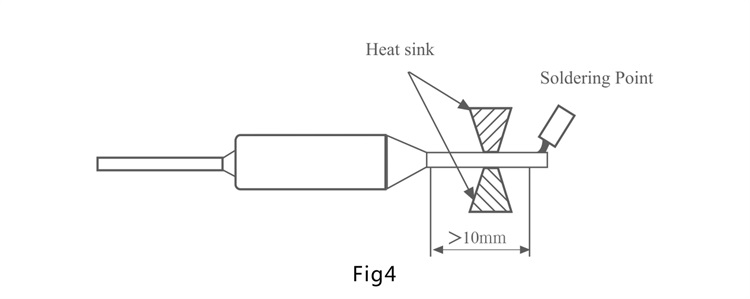

1.焊接點到溫度保險絲引腳根部的距離不低于10mm（見圖4.）；

2.焊接工藝參照 圖5.焊接時間指南

3.手工焊接的時候增加焊接治具，如在保險絲引腳上夾上鋁塊或者其他散 熱較強的金屬，用以增強散熱；（見圖4.）

4.在焊接完保險絲之后將保險絲引腳浸入到冷卻液（如酒精）中。

發(fā)生這種情況的原因有可能是在鉚接的地方接觸電阻過大，加載電流時，這個地方出現(xiàn)電阻發(fā)熱現(xiàn)象并導致傳遞熱量到溫度保險絲內(nèi)。當傳遞到溫度保險絲的溫度到溫度保險絲的動作溫度，溫度保險絲就會動作，切斷回路。

不論是在常溫安裝過程還是在環(huán)境溫度的使用中，溫度保險絲均不可以施加外力于殼體、封口樹脂、引腳上，以免造成外殼、封口樹脂等被破壞，這種破壞極有可能造成溫度保險絲內(nèi)部的感溫部件受到損壞。

出現(xiàn)此種問題的可能是：

不可以，由于溫度保險絲工藝原因，溫度保險絲應避免在水、有機溶液等液體或結(jié)露條件下使用，另外不要在二氧化硫、氫氧化物等腐蝕性氣體的環(huán)境中使用。

在對熱縮管進行加熱收縮這一過程中，傳導到溫度保險絲的溫度極有可能已達到溫度保險絲的動作溫度，從而出現(xiàn)保險絲異常熔斷。請注意：溫度過高、熱縮時間過久均可能對保險絲造成損傷甚至熔斷。

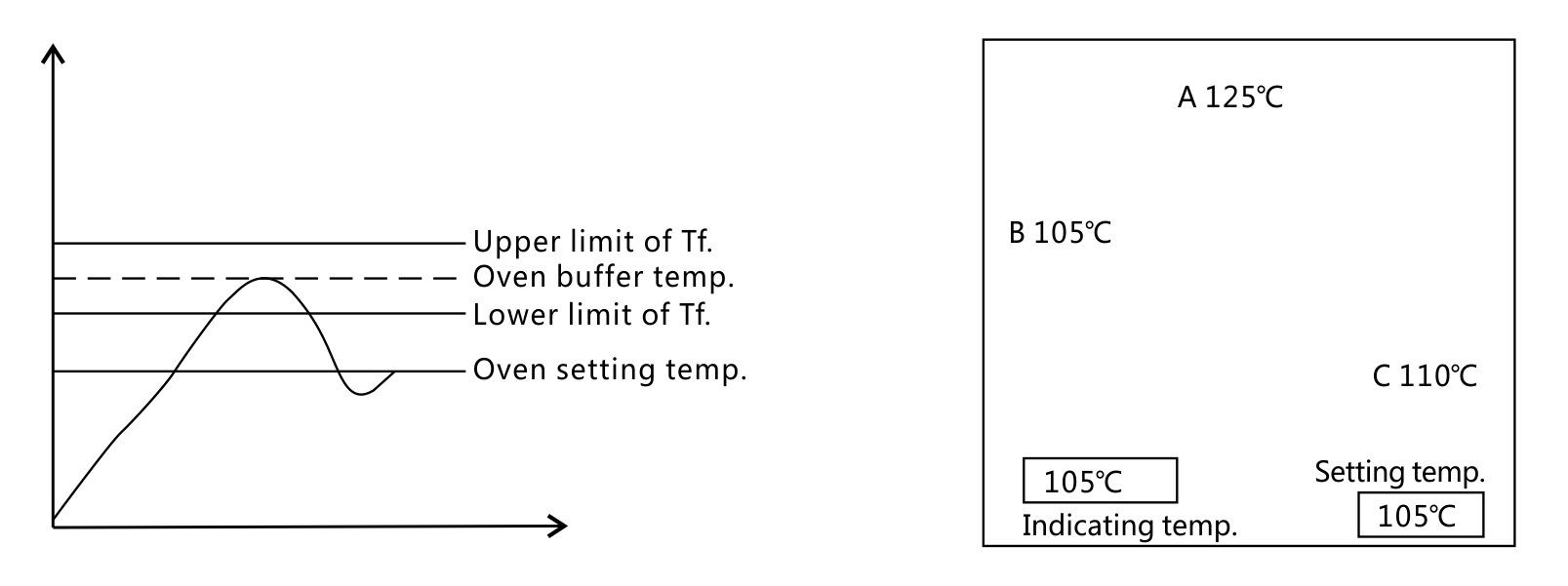

為了避免熱縮過程對溫度保險絲造成損傷，我們建議客戶對熱縮工藝進行確認。當使用烤箱烘烤來進行熱縮的時候，請參考“為什么溫度保險絲安裝在產(chǎn)品上放入烤箱烘烤后會出現(xiàn)批量性的溫度保險絲熔斷？”。當使用熱風機進行熱縮的時候，需要確保熱風機的風口到熱縮管的距離和熱縮的時間，以保證傳導到溫度保險絲的溫度不會超過其動作溫度。
